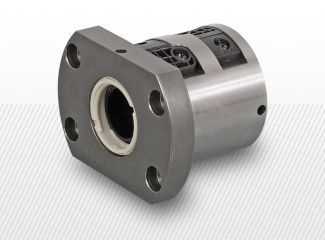

SFV tip za veća opterećenja
Opšte informacije
| Tip: | SFV |
| Materijal: | SCM415 |
| Prednaprezanje može biti: | P0, P1, P2 |
| Tip kompatibilnog vretena: | SCR |
| Preporučljiv mast za podmazivanje: | KY1106 ili KY1207 |
Detaljan opis
Karakteristike kuglične navojne matice
Kod SFV tipova povrat čelične kuglice je slican kao kod tipova sa spoljnim povratom. Pored prednosti u održavanju kod ovih tipova matica povrat kuglica je svrši isto po tangencijali što smanjuje buku koja se prouzrokuje stalnom udaranjem kuglica u usmerivač. Staza kojim se vraćaju kuglice su glatke bez većih prepreka (npr. krivine u povratnom hodu). SFV matica je namenjena velikim opterećenjima i brzinama.
Prednosti
1. Spoljni povrat kuglica prikladan je velikim opterećenjima, brzinama i prigušiva udarna opterećenja.
2. Niska buka.
3. Zero prazan hod, veliki krutost.
Primena
Industrijske mašine velike brzine, preciyione mašine, CNC mašone i mašine u elektonici.
Montiranje matice na vreteno
Matica je opremljena umetkom koja sprečava ispadanje kuglica. Zabranjeno je odstraniti umetak, osim ako se matica montira na vreteno, jer u suprotnom kuglice će ispasti. Montiranje matice na vreteno je prikazan na slikama ispod. Matica se montira isključivo na čisto vreteno, očišćen od prašine ili piljevine. Pre obrade vreteno treba centrirati da po celoj dužini bude jednoosno. Za ručnu manipulaciju vretena uvek koristite rukavice budući da vlaga na površini ruke može korodirati vreteno.
1 korak:
odstranite vezice bez da se umetak isklizne iz matice
2. korak:
Pridržavajući maticu naslonite umetak na kraj vretena.
3. korak:
Polako, prateći navoj vretena navrtite maticu na vreteno, usput pazite da se umetak ne odvoji od kraja vretena.
4. korak:
Odstranite umetak kada je matica skroz navijena na vreteno.
Ako su kuglice ispale iz matice ne vraćajte ih sami! U ovom slučaju vratite nam vreteno i maticu a naši stručni tim će odraditi ovaj posao. O troškovima ove usluge kontaktirajte naše kolege iz prodaje!
Video zapisi
Katalozi i dokumenti za preuzimanje
Informacije o proizvođaču
TBI MOTION TECHNOLOGY CO., LTD je proizvođač koji proizvodi elemente za linearnu tehniku. Sedište firme i proizvodnja je na Tajvanu. Pored proizvodnje značajne resurse ulažu u inovaciju i na dizajn. Njihovi proizvodi odgovaraju ISO 9001:2008 standardu. Zbog visoko kvalitetnih proizvoda i velikog kapaciteta proizvodnje priznati su igrač na tržištu.
Kompletna proizvodnja im se nalazi na Tajvanu. U proizvodnom programu imaju kugličnih navojnih matica i vretena, linearne vođice i kolica, linearne aktuatore, itd.
