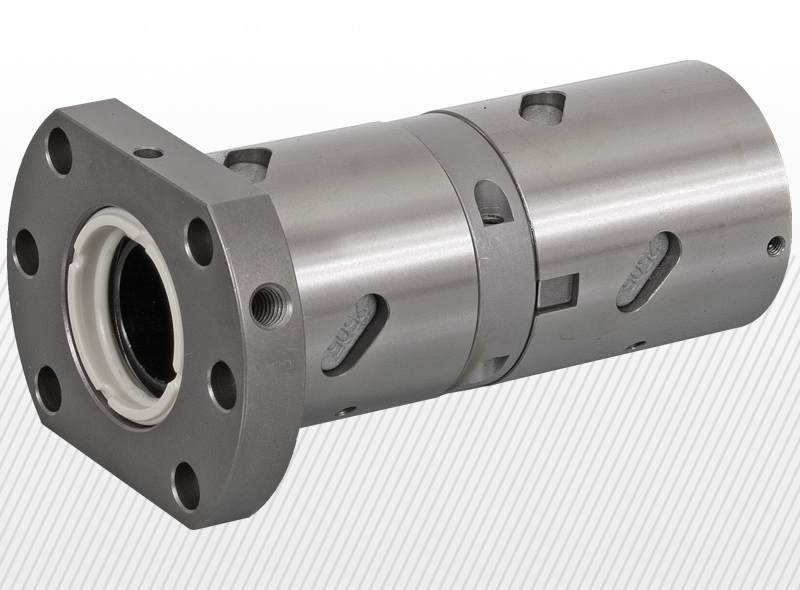

DFU tip za osnovne potrebe, ojačani
Opšte informacije
| Tip: | DFU |
| Materijal: | SCM415 |
| Prednaprezanje može biti: | P0, P1, P2 |
| Tip kompatibilnog vretena: | SCR |
| Preporučljiv mast za podmazivanje: | KY1106 ili KY1207 |
Detaljan opis
Karakteristike kuglične navojne matice
Kod ovog tipa čelične kuglice prolaze kroz unutrašnjeg usmerivača koja vraća kuglice u početni položaj preko grebena navoja. U ovim maticama jedan red kuglica čine jedan cirkulacioni krug. Za montiranje ovakvih matica baren sa jedne strane vretena treba da je navoj čitav. Koriste se metalne usmerivači.
Prednosti
1. Unutrašnje preusmeravanje štedi prostorom (manje su gabaritne dimenzije matice)
2. Mala sila trenja
3. Velika linearna tačnost
4. Zero prazan hod, veliki krutost
Primena
Obradne mašine, alatne mašine i mašine za automatizaciju
Montiranje matice na vreteno
Matica je opremljena umetkom koja sprečava ispadanje kuglica. Zabranjeno je odstraniti umetak, osim ako se matica montira na vreteno, jer u suprotnom kuglice će ispasti. Montiranje matice na vreteno je prikazan na slikama ispod. Matica se montira isključivo na čisto vreteno, očišćen od prašine ili piljevine. Pre obrade vreteno treba centrirati da po celoj dužini bude jednoosno. Za ručnu manipulaciju vretena uvek koristite rukavice budući da vlaga na površini ruke može korodirati vreteno.
1 korak:
Odstranite vezice bez da se umetak isklizne iz matice
2. korak:
Pridržavajući maticu naslonite umetak na kraj vretena.
3. korak:
Polako, prateći navoj vretena navrtite maticu na vreteno, usput pazite da se umetak ne odvoji od kraja vretena.
4. korak:
Odstranite umetak kada je matica skroz navijena na vreteno.
Ako su kuglice ispale iz matice ne vraćajte ih sami! U ovom slučaju vratite nam vreteno i maticu a naši stručni tim će odraditi ovaj posao. O troškovima ove usluge kontaktirajte naše kolege iz prodaje!
Video zapisi
Katalozi i dokumenti za preuzimanje
Informacije o proizvođaču
TBI MOTION TECHNOLOGY CO., LTD je proizvođač koji proizvodi elemente za linearnu tehniku. Sedište firme i proizvodnja je na Tajvanu. Pored proizvodnje značajne resurse ulažu u inovaciju i na dizajn. Njihovi proizvodi odgovaraju ISO 9001:2008 standardu. Zbog visoko kvalitetnih proizvoda i velikog kapaciteta proizvodnje priznati su igrač na tržištu.
Kompletna proizvodnja im se nalazi na Tajvanu. U proizvodnom programu imaju kugličnih navojnih matica i vretena, linearne vođice i kolica, linearne aktuatore, itd.
