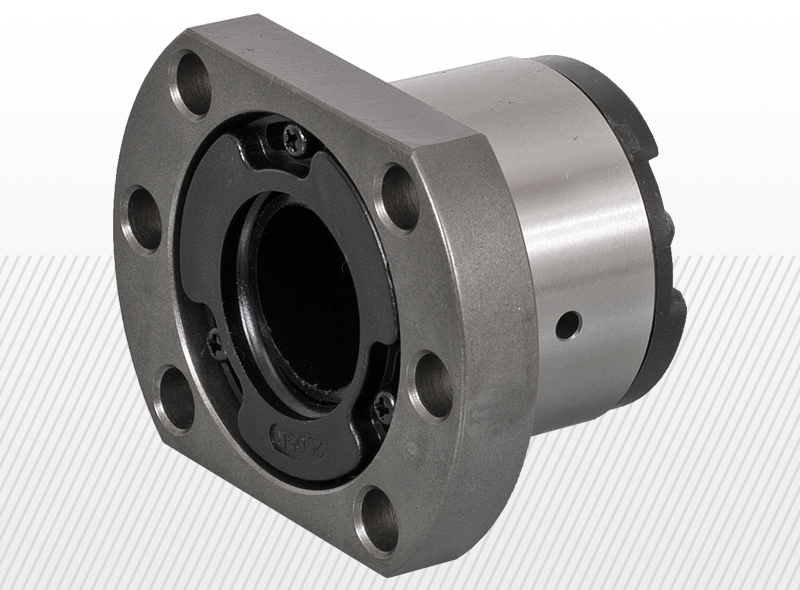

SFS tip nizak nivo buke, za velike obrtaje
Opšte informacije
| Tip: | SFS |
| Materijal: | SCM415 |
| Površinska tvrdoća: | HRC 58-62 |
| Prednaprezanje može biti: | P0, P1, P2 |
| Tip kompatibilnog vretena: | SSR |
| Preporučljiv mast za podmazivanje: | KY1106 ili KY1207 |
Detaljan opis
Karakteristike kuglične navojne matice
Kod SFS matice čelične kuglice se kotrljaju u žljebu koja je izrađena u matici, na kraju matice se nalaze dva preusmerivača koje ih vraćaju na početak. Povrat kuglice je konstruisan na sličan način kao u slučaju "E" tipova matice, kuglice se vraća tangencijalno u maticu. Na oba kraja matice se nalaze prigušivači buke i čistači na ovakav način matica u radi emituje manje buke. Spoljna dimenzija matice je mala zbog čeka ova matica je idealna za brzi rad sa niskim opterećenjem.
Prednosti
1. Preusmerivač se nalazi na kraju matice zbog čega ova matice se može primeniti za velike brzine i dinamična opterećenja
2. Ovaj dizajn omogućuje veliki prečnik i korak navoja
3. Patentirana zaštita omogućuje odličnu zašttu od prašine
4. Nizak nivo buke
5. Zero prazan hod, veliki krutost
Primena
Za velike brzine, CNC glodanje, precizne poslove, industrijsku automatizaciju i za medicinsku industriju.
Montiranje matice na vreteno
Matica je opremljena umetkom koja sprečava ispadanje kuglica. Zabranjeno je odstraniti umetak, osim ako se matica montira na vreteno, jer u suprotnom kuglice će ispasti. Montiranje matice na vreteno je prikazan na slikama ispod. Matica se montira isključivo na čisto vreteno, očišćen od prašine ili piljevine. Pre obrade vreteno treba centrirati da po celoj dužini bude jednoosno. Za ručnu manipulaciju vretena uvek koristite rukavice budući da vlaga na površini ruke može korodirati vreteno.
1 korak:
Odstranite vezice bez da se umetak isklizne iz matice
2. korak:
Pridržavajući maticu naslonite umetak na kraj vretena.
3. korak:
Polako, prateći navoj vretena navrtite maticu na vreteno, usput pazite da se umetak ne odvoji od kraja vretena.
4. korak:
Odstranite umetak kada je matica skroz navijena na vreteno.
Ako su kuglice ispale iz matice ne vraćajte ih sami! U ovom slučaju vratite nam vreteno i maticu a naši stručni tim će odraditi ovaj posao. O troškovima ove usluge kontaktirajte naše kolege iz prodaje!
Video zapisi
Katalozi i dokumenti za preuzimanje
Informacije o proizvođaču
TBI MOTION TECHNOLOGY CO., LTD je proizvođač koji proizvodi elemente za linearnu tehniku. Sedište firme i proizvodnja je na Tajvanu. Pored proizvodnje značajne resurse ulažu u inovaciju i na dizajn. Njihovi proizvodi odgovaraju ISO 9001:2008 standardu. Zbog visoko kvalitetnih proizvoda i velikog kapaciteta proizvodnje priznati su igrač na tržištu.
Kompletna proizvodnja im se nalazi na Tajvanu. U proizvodnom programu imaju kugličnih navojnih matica i vretena, linearne vođice i kolica, linearne aktuatore, itd.
